產品名稱：GI型不銹鋼高真空蝶閥[ 2013-10-15 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
產品說明：
GI型手動高真空蝶閥是用來接通或切斷真空管路中的氣流，閥門的閥板采用夾緊結構，把閥板的密封圈夾緊，起到更好的密封作用。閥門開閉有鎖定功能。
GI型手動高真空蝶閥適用的工作介質為凈化空氣和非腐蝕性氣體。
1、標準模塊化設計，易于更換及維修。
2、便于清潔的設計。產品性能參數：
適用范圍： 105 ~1.3×10-4 Pa
閥門漏率： ≤1.3×10-4 Pa.L/S
適用溫度： -25~+80℃(丁腈橡膠)；-30~+150℃(氟橡膠)
安裝方向： 任意
產品零件材料：
GI型不銹鋼高真空蝶閥主要零件材料 適用范圍：Applicability 105～1.3×10-4Pa 閥門漏率：Valve Leak Rate ≤1.3×10-4Pa.L/S. 適用溫度：Applicable Temperature -25～+80℃(丁腈橡膠)
-30～+150℃(氟橡膠)安裝方向：Mounting Direction 任意 產品外形及連接尺寸：

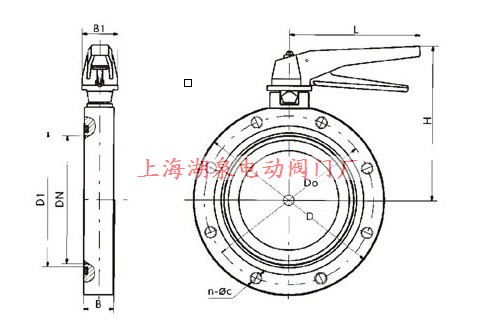

GI型不銹鋼高真空蝶閥主要外形及連接尺寸 型號 DN D Do D1 B H B1 L n-φc GI-32 32 78 64 36 22 32 36 115 4-φ7 GI-40 40 85 70 44 22 40 36 115 4-φ7 GI-50 50 110 90 55 22 50 36 115 4-φ9 GI-65 65 125 105 70 26 130 38 135 4-φ9 GI-80 80 145 125 85 30 140 38 135 4-φ9 GI-100 100 170 145 105 30 153 38 135 4-φ12 GI-150 150 220 195 156 35 179 40 165 8-φ12 GI-200 200 275 250 208 40 208 40 185 8-φ12 GI-250 250 330 300 258 45 234 45 300 8-φ14 GI-300 300 380 350 308 55 300 55 350 8-φ14 GI-400 400 500 465 408 60 340 60 500 8-φ18 產品訂貨須知：
一、①不銹鋼高真空蝶閥產品名稱與型號②不銹鋼高真空蝶閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定上海湖泉的不銹鋼高真空蝶閥型號，請按不銹鋼高真空蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的湖泉閥門專家為您審核把關。
感謝您訪問我們的網站【http://www.mhtouch.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
