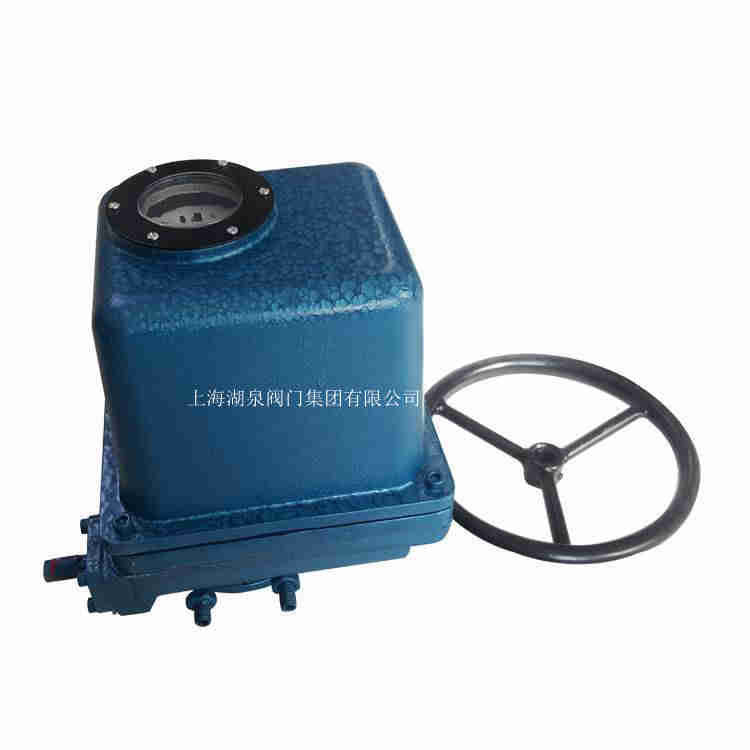

產品名稱：LQ20 -1閥門電動裝置[ 2023-05-09 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、LQ20 -1閥門電動裝置產品介紹

上海湖泉閥門集團有限供公司閥門電動裝置,專業制造廠家,按需定制,外型美觀,操作簡單,使用方便,調試簡單,操作方便,歡迎來電咨詢，LQ閥門電動裝置 LQ20-1:部分回轉閥門電裝(又稱為電動執行器、電動執行機構、閥門電動頭),輸出扭矩200N.m,輸出轉速1r/min,電機功率60W,電壓380V,頻率50Hz,其他型號:LQ10-1、LQ40-1、...電動閥門的閥門電動裝置,取用能源方便容易,傳輸速度快,傳輸距離遠,靈敏度較高,電動閥門的閥門電動裝置,與其他電動調節儀表配合方便,易操型號 LQ10-1,LQ20-1,LQ40-1,LQ80-1 LQ20-1閥門電動裝置 LQ電動執行機構裝備有電機和手輪,可以執行電動和手動操作。配備行程控制和轉矩限制機構。電動機、接線端子、行程和轉矩控制機構設置在箱體...該產品廣泛地應用于使用管道閥門的給排水、供熱、電站、化工食品、紡織、造紙、制藥、船舶、鋼鐵、煤炭等工程。

二、LQ20 -1閥門電動裝置產品結構

電機：閥門電機，額定運行時間10分鐘。
主傳動：一級直齒輪付和一級2K-H行星減速。
行程控制機構：采用凸輪機構，凸輪與輸出軸同步，在開向和關向各設兩個微動開關，一個控制電機電源，一個接通指示燈。
轉矩控制機構：采用蝸桿軸向鼠動結構，蝸桿軸上裝有蝶形彈簧，把蝸桿的軸向鼠動通過曲柄變?yōu)橥馆嗇S的轉動，然后用凸輪觸動微動開關。產品出廠時輸出轉矩已調整好，用戶一般情況下不要隨意調整凸輪。
開度指示結構：用于現場指示閥門開啟程度，行程控制機構中凸輪軸的頂端裝有刻度盤，觀察窗較大，指示醒目，便于觀察。
手電動切換：為全自動切換結構，沒有切換用的手柄。
LQ10-1，LQ20-1，LQ40-1，LQ80-1，LQ10A-1，LQ20A-1，LQ40A-1，LQ80A-1

三、 LQ20 -1閥門電動裝置產品技術參數

LQ型閥門電動裝置與90°回轉的蝶閥、球閥、旋塞閥和其他類似設備配套使用的設備。它與閥門配套組成電動閥門，用于驅動閥門的開啟和關閉，該裝置可以實現對閥門的遠距離控制。也可以在現場手動操作。該產品廣泛的應用于使用管道閥門的電站、石油化工、給排水、食品、輕紡、醫藥、水利工程、船舶、市政工程和鋼鐵煤炭等工業部門。
1、接通電源，按下控制室中的“關”按鈕，電動裝置工作，黨閥門達到“全關”位置時行程控制機構能準確度切斷電源，同時控制室中指示“全關”位置的指示燈亮，控制室中的開度表和現場開度指針皆指“0”。
2、按下控制室中的“開”按鈕，電動裝置工作，當閥門達到“全開”位置時，行程控制機構能準確地切斷電機電源，同時控制室中指示“全開”位置的指示燈亮，控制室中的開度表和現場開度指針皆指示“100”。
LQ系列閥門電動裝置屬于部分回轉類閥門電動裝置，適用于中小口徑的蝶閥、球閥、旋塞閥等做90°回轉的閥門及其類似設備。主要有100N.m、200N.m、400N.m、800N.m四種規格。

四、LQ20 -1閥門電動裝置產品解決方法

故障	產生原因	排除方法
1、行程控制失靈	1、微動開關損壞	1、更換微動開關
	2、凸輪螺釘松動	2、重新調整旋緊凸輪螺釘
	3、端子板導線脫落	3、重新接牢導線
2、開度指示失靈	1、電位器損壞	1、更換電位器
	2、電位器齒輪或指針軸齒輪松動	2、重新調整旋緊齒輪螺釘
	3、導線脫落	3、接牢導線
	4、開度表損壞	4、修復或更換開度表
