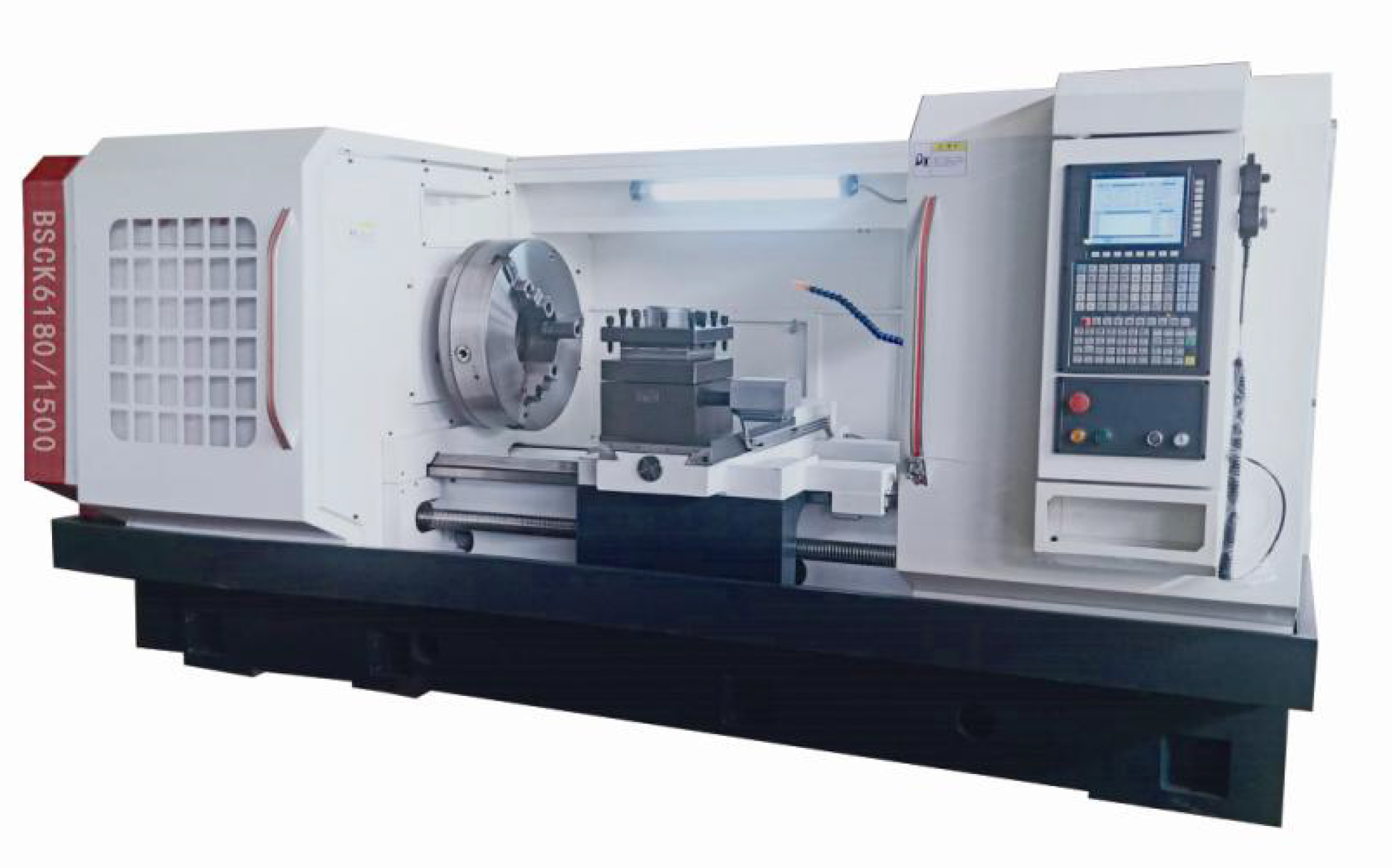

一、產品外觀

注：本機外觀圖片，以實際產品為準。

二、產品的顯著特點

1、自主研制開發的數控車床具有高剛性、高穩定性、高可靠性；設計專用整體落地床身，帶排水、排鐵屑方便的排水槽、孔，可加裝排屑機；床身的導軌加工由新購的 12 米導軌磨加工，充分保證了床身的加工精度。2、自主設計的承載力強、精度高的整體式床頭箱體；箱體的加工由新購的臥式加工中心加工，充分保證了箱體的加工精度。

3、選用剛性更佳的大直徑滾珠絲杠 X 軸 Ф32、 Z 軸Ф63。

4、選用剛性更強的 280×280 立式四工位電動刀架。

5、自主設計的上走線方式，整潔美觀、耳目一新，避免了電線、電纜被冷卻液、鐵屑破壞，進一步增強了機床的高可靠性。

6、采用中高檔數控 GSK 980TDi 系統。

7、機床防護采用雙門大操作空間防護設計，防水、防屑效果好且維護方便；鈑金為噴塑工藝。

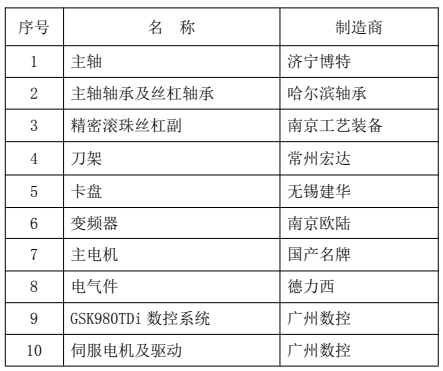

三、主要配套件

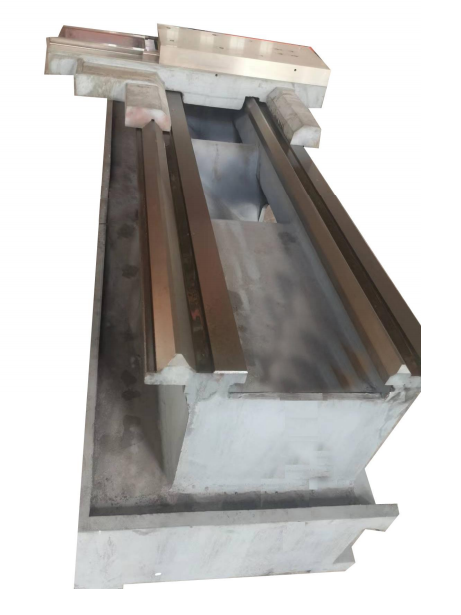

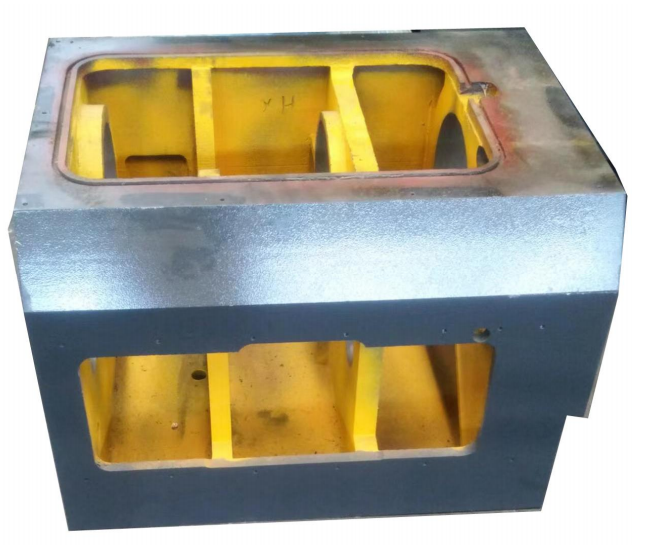

四、床身結構、床頭結構

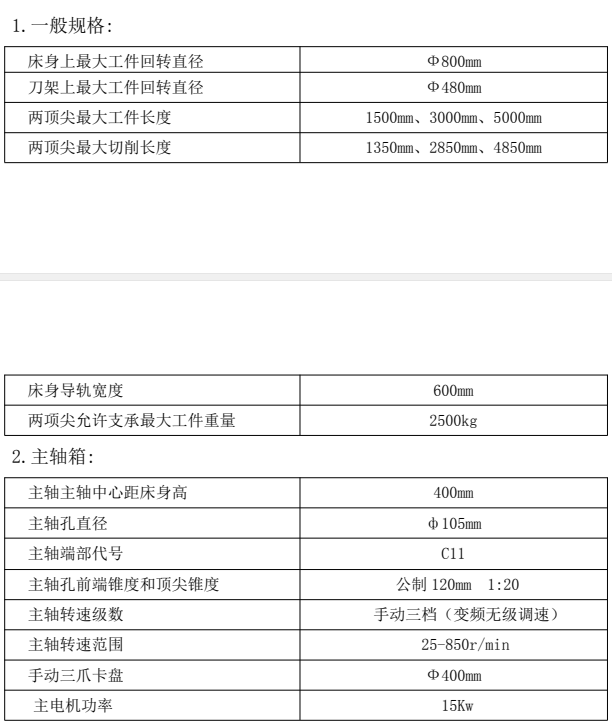

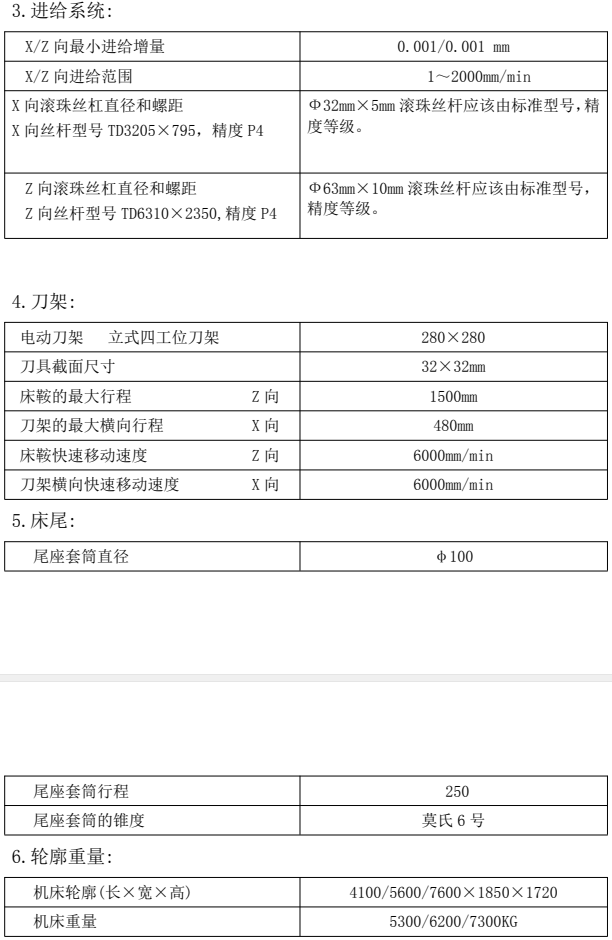

五、技術參數

BSCK6180 數控機床主要技術參數

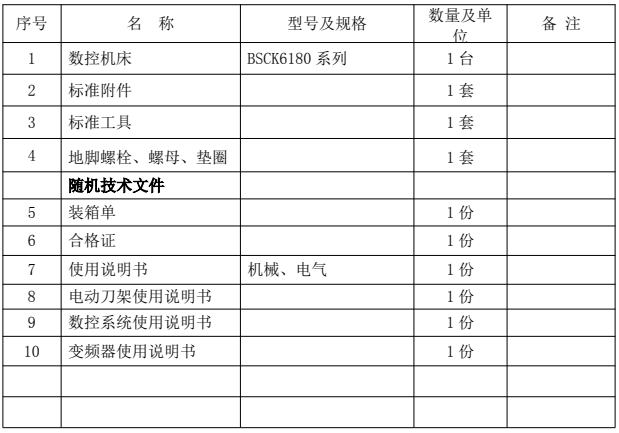

六、裝箱單

七、產品制造標準

本系列數控車床的制造與驗收?qǐng)?zhí)行中華人民共和國國家標準GB/T 25659.1-2010《簡式數控臥式車床 精度》及 GB/T 25659.1-2010《簡式數控臥式車床 技術條件》。

1．主軸定心軸徑的跳動 0.01 ㎜

2．加工尺寸精度 IT6～I(xiàn)T7 級

3．加工表面粗糙度 Ra1.6μm

八 、質量服務承諾

1．產品質量達到國家規定標準；

2．產品質量“三包”，質保期一年；

3．如發現質量問題，服務人員在規定時間內，及時到達；

4．用戶需要可把工件及相關刀具發往安陽生產場地試車用，達到圖紙技術要求后，將設備及試件刀具一起發往用戶工廠；

5．機床到位后，負責設備調試和水平校正技術服務工作。
